УРОК 66

Лабораторна робота № 10

Тема. Визначення коефіцієнта корисної дії (ККД) електричного нагрівника

Мета: спостерігати теплову дію електричного струму та навчитися вимірювати ККД електричного нагрівника.

Обладнання: вольтметр; амперметр; термометр; мірний циліндр; секундомір; джерело струму; ключ; електричний нагрівник; калориметр; мішалка; посудина з водою.

Підготовка до експерименту

1. Перед початком роботи з електричними колами обов’язково переконайтеся в знанні правил безпеки та порядку проведення вимірювань за допомогою амперметра й вольтметра.
2. Визначте ціни поділок шкал вимірювальних приладів.

Експеримент

Дотримуйтесь інструкції з безпеки.

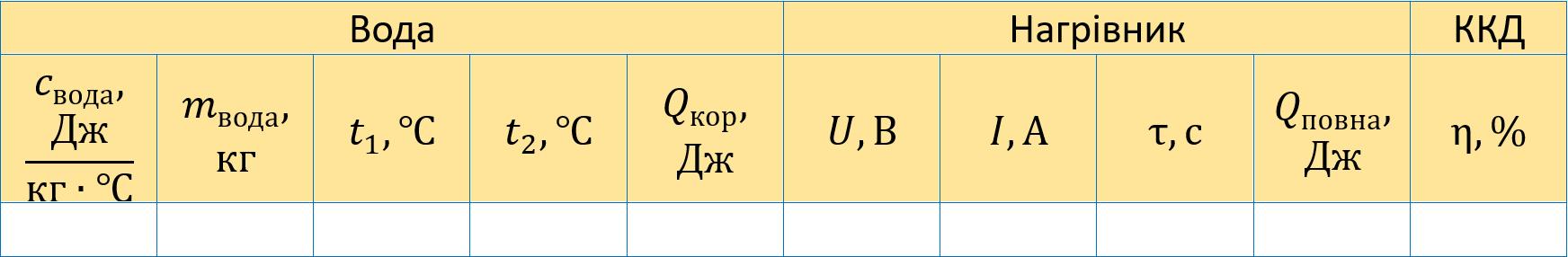

Результати вимірювань відразу заносьте до таблиці.

1. Налийте в мірний циліндр воду довільного об’єму
2. Визначте масу m води. враховуючи, що густина води дорівнює 1 г/мл, тому об’єм (у мілілітрах) чисельно дорівнює масі (у грамах).
3. Перелийте воду в калориметр. Виміряйте початкову температуру води t₁.

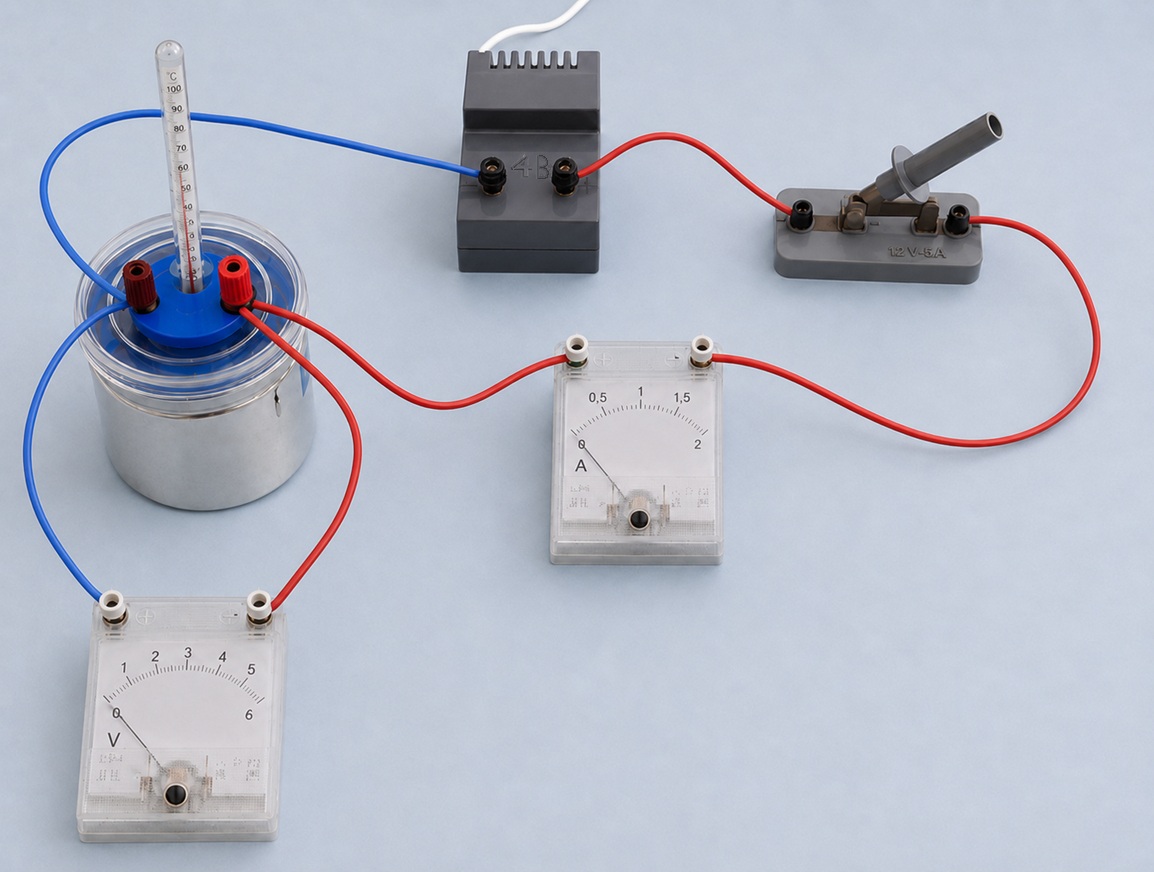

4. Використовуючи подане обладнання змонтуйте електричне коло згідно рисунка.

5. Замкніть електричне коло й одночасно увімкніть секундомір.
6. Виміряйте силу струму I в колі та напругу U на нагрівнику.
7. Нагрівайте воду протягом інтервалу часу τ = 10 хв. Після цього розімкніть коло.
8. Перемішайте воду мішалкою та виміряйте кінцеву температуру води t₂.
9. За результатами вимірювань обчисліть:
   • кількість теплоти, одержану водою: Q_кор = с_водаm_вода(t₂ - t₁).
   • кількість теплоти, що виділяється в нагрівнику внаслідок проходження струму: Q_повна = UIτ.
   • коефіцієнт корисної дії нагрівника: η =
     Q_кор / Q_повна
     ∙ 100 %.
10. Закінчіть заповнення таблиці.

Аналіз експерименту та його результатів

Проаналізуйте експеримент і його результати. Сформулюйте висновок, у якому зазначте:

• яку фізичну величину ви вимірювали та які прилади використовували;
• який результат отримали;
• чому ККД нагрівника набагато менший від 100 %;
• які чинники могли вплинути на точність отриманих результатів.
