Електричний шкільний дзвоник, електродвигун, підіймальний кран на складі металобрухту, збагачувач залізної руди... Як пов'язані ці, на перший погляд зовсім різні, пристрої? Обізнана людина відповість, що в кожному використовується електромагніт. Отже, з'ясуємо, що таке електромагніт, і дізнаємося про те, як він працює.

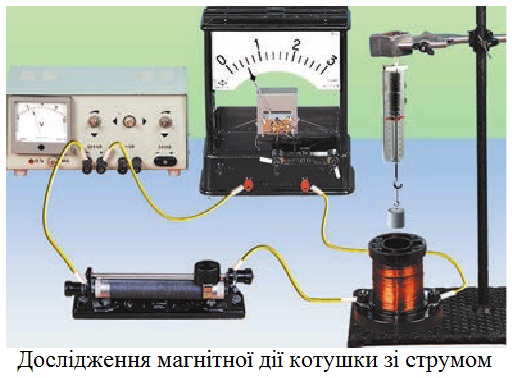

У разі збільшення сили струму в котушці її магнітна дія посилюється.
У разі збільшення числа витків у котушці її магнітна дія посилюється.
Магнітна дія котушки значно посилюється в разі введення в її середину феромагнітного осердя.
Котушку з уведеним усередину осердям із феромагнітного матеріалу називають електромагнітом.

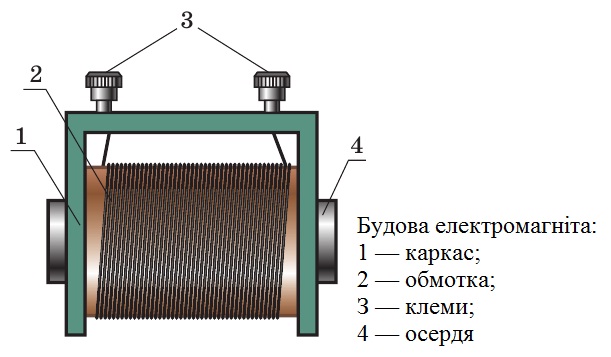

Будь-який електромагніт має каркас (1), виготовлений із діелектрика. На каркас щільно намотаний ізольований дріт — це обмотка електромагніта (2). Кінці обмотки підведені до клем (3), за допомогою яких електромагніт приєднують до джерела струму. Усередині каркаса розміщене осердя (4), виготовлене з м’якомагнітної сталі.
Осердю електромагніта часто надають підковоподібної форми, оскільки завдяки цьому магнітна дія електромагніта значно посилюється.
Електромагніти широко застосовують в техніці насамперед тому, що їхню магнітну дію легко регулювати — достатньо змінити силу струму в обмотці. Крім того, електромагніти можна виготовити будь-яких форм і розмірів. Важко знайти галузь техніки, де б не застосовували електромагніти: вони містяться в багатьох побутових пристроях, входять до складу електродвигунів та електричних генераторів, електровимірювальних приладів і медичної апаратури. Гігантські електромагніти використовують у прискорювачах заряджених частинок.

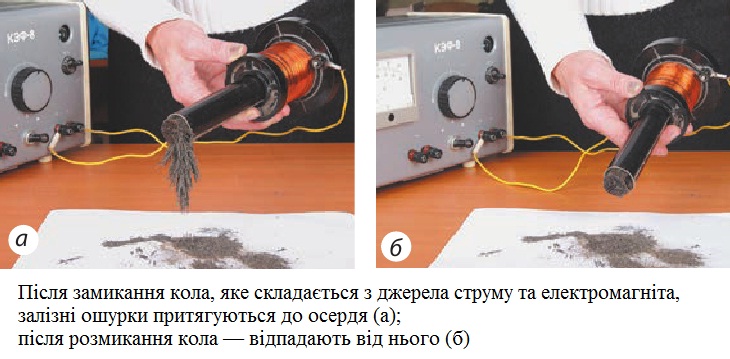

Саме за таким принципом працюють електромагнітні підіймальні крани, які переносять важкі залізні болванки, металобрухт тощо.
На підприємствах часто застосовують споживачі електроенергії, сила струму в яких сягає сотень і тисяч амперів. Замикальний пристрій і споживач з’єднані послідовно, тому через замикальний пристрій має проходити струм великої сили. А це становить небезпеку для людей, які працюють за пультом керування.

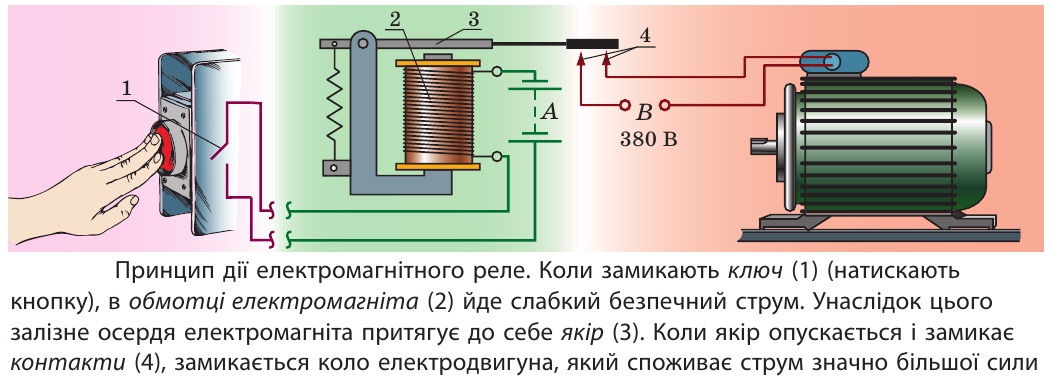

На допомогу приходять електромагнітні реле — пристрої для керування електричним колом.
Зверніть увагу: замикальний пристрій (1), установлений на пульті керування, та електромагніт (2) приєднані до джерела струму А з малою напругою на виході, а споживач - електродвигун живиться від потужного джерела В.
